0.5A عالية الجهد BLDC موتور المراقب سرعة نبض إشارة إخراج -20 - 85 ℃

زبون مراجعة
خدمة العملاء كبيرة وكل شيء وصل في الوقت المحدد. كان المنتج عمل جيد.

—— مالك وليام

منتج كبير ونحن سعداء جدا مع الاستجابة. لقد اشترينا عدة مرات ونظل راضيًا جدًا.

—— ماتيوس بوتر

ابن دردش الآن

0.5A عالية الجهد BLDC موتور المراقب سرعة نبض إشارة إخراج -20 - 85 ℃

0.5A عالية الجهد BLDC موتور المراقب سرعة نبض إشارة إخراج -20 - 85 ℃
0.5A عالية الجهد BLDC موتور المراقب سرعة نبض إشارة إخراج -20 - 85 ℃

صورة كبيرة :  0.5A عالية الجهد BLDC موتور المراقب سرعة نبض إشارة إخراج -20 - 85 ℃

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: JUYI
رقم الموديل: JYQD-V8.6
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiable
تفاصيل التغليف: كيس البولي ايثيلين + الكرتون
وقت التسليم: 5-10 أيام
شروط الدفع: T/T, L/C, باي بال
القدرة على العرض: 1000sets/day

0.5A عالية الجهد BLDC موتور المراقب سرعة نبض إشارة إخراج -20 - 85 ℃

وصف
العمل الجهد: 110V AC / 220V AC العمل الحالي: 0.5A
محرك مناسب: محرك sensorless درجة الحرارة التشغيلية.: -20-85 ℃
منتوج إسم: AC المدخلات BLDC سائق السيارات شكل: مستدير - كروي
تسليط الضوء:

الجهد العالي العاصمة المحرك سائق

,

48 فولت العاصمة المحرك تحكم

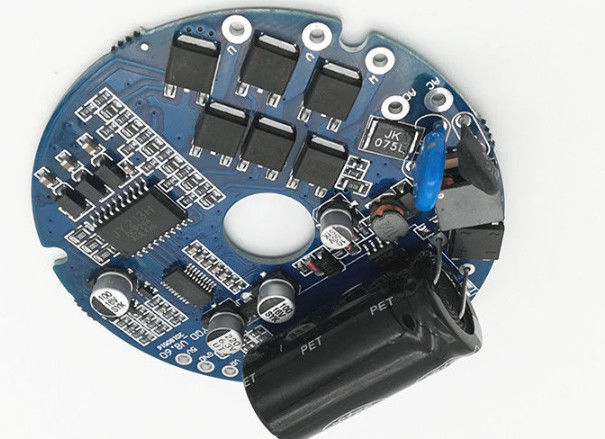

JYQD-V8.6 عالية الجهد110 VAC مدخلات عالية الجهد فرش موتور مجلس سائق
(لمحرك DC بدون حساس بدون فرش)
رقم الموديل JYQD-V8.6
درجة الحرارة التشغيل. -20-85 ℃
جهد التشغيل 110V AC / 220V AC
الحد الأقصى الحالي 1A
Cont.working الحالي 0.5A
السيطرة على السرعة PWM تردد PWM: 1-20KHZ. دورة العمل 0-100٪
تنظيم سرعة الجهد التناظرية 0-5V
حماية OV / LV نعم فعلا
سرعة خرج إشارة النبض نعم فعلا
ملاحظات طلب التقديم:

1. تأكد من أن معلمات الجهد والجهد للمحرك لا تتجاوز نطاق لوحة السائق كما هو محدد.

2. إن هذا اللوح المستدير لمحرك BLDC يستخدم لمحرك بدون حساس ثلاثي الطور ، لكنه لا يناسب جميع المحركات بدون حساس بدون فرشات مباشرة. إذا كان تأثير القيادة غير جيد (مثل غضب الانطلاق والانعكاس ، فإن تيار العمل noload كبير للغاية ، والسرعة ليست مستقرة ، والكفاءة منخفضة ، ولا يمكن بدء التشغيل مع الحمل.) يمكن للعملاء ضبط المقاومة والسعة من مجلس سائق وفقا للحالة الفعلية لتحقيق أفضل تأثير القيادة

3. لوحة السائق JYQD-V8.6 هي لوحة عارية دون السكن و غرفة التبريد. إذا كانت قوة المحرك أقل من 60W ، لا تحتاج إلى إضافة غرفة التبريد ، تحتاج فقط إلى ضمان التهوية العادية والعزل جيدا. إذا كانت قوة المحرك أكثر من 60W ، يجب أن تضيف غرفة التبريد مثل الرسم البياني على النحو التالي.

4. يحظر منفذ إخراج 5V الموجود على لوحة التشغيل توصيل الجهاز الخارجي. إنها قابلة للتطبيق فقط على مقياس الجهد الخارجي وتبديل اللوح لتنظيم السرعة والانعكاس.

5. المطراف "M" الموجود على لوحة السائق JYQD-V8.6 هو إشارة خرج نبض السرعة للمحرك (إخراج الدفع والسحب) ، ويكون أقصى خرج تيار أقل من 5mA.
الاسلاك الرسم البياني
5V ----- مجلس سائق الجهد الناتج الداخلية
M ---- موتور سرعة نبض إشارة إشارة خرج، 5V نبض إشارة.
Z / F ---- المنافذ الدوارة للتحكم في الاتجاه. ربط "5V" مستوى عال أو عدم الاتصال هو الاتجاه الأمامي ، الاتصال 0 V مستوى منخفض أو الاتصال GND هو الاتجاه المعاكس.
VR ---- منفذ التحكم في السرعة. تنظيم الجهد الخطي التناظرية الجهد 0.1V -5V ، ومقاومة الدخل هو 20K أوم ، والتواصل مع GND عند إدخال تنظيم السرعة PWM ، تردد PWM: 1-20KHZ ؛ دورة العمل 0-100٪
GND - يستخدم للتحكم الداخلي في لوحة القيادة

2. منفذ الطاقة
U / MA ---- motor phase A
V / MB ---- motor phase B
W / MC ---- motor phase C
AC ---- L
AC ---- N

.3 اﺳﺘﺨﺪم اﻷﺳﻼك اﻟﻤﺤﻤﻴﺔ إذا آﺎن ﻟﻮﺣﺔ اﻟﺒﺮاﻣﺞ اﻟﻤﺴﻄﺮة أآﺜﺮ ﻣﻦ 50 ﺳﻢ ﻣﻦ اﻟﻤﺤﺮك ، وإﻻ ﻓﻘﺪ ﺗﺆدي إﻟﻰ اﻟﻘﻴﺎدة ﻏﻴﺮ اﻟﻄﺒﻴﻌﻴﺔ ، ﻣﻤﺎ ﻳﺆﺛﺮ ﻋﻠﻰ اﻻﺳﺘﺨﺪام اﻟﻌﺎدي.
4. يمكن أن يكون هذا المجلس سائق مدخلات AC سائق مدمج في التطبيق
5. انتبه إلى العزل بين السائق MOSFET و غرفة التبريد أو لوحة التثبيت.
رسومات ذات أبعاد
قم بتنزيل دليل المستخدم JYQD-V8.6
